XCharts

A Simple UGUI Charting Library for Unity

特性

1. 支持折线图(LineChart)、柱状图(BarChart)、饼图(PieChart)、雷达图(RadarChart)等常用图表
2. 支持Default、Light、Dark三种主题切换
3. 参数可视化配置，效果实时预览，纯源码绘制
4. 折线图通过参数可配置出：折线图、曲线图、区域图等
5. 饼图通过参数可配置出：饼图、环形图、南丁格尔玫瑰图等
6. 支持多数据密集图表

TODO

1. tooltip（2019.3.21完成）
2. 多数据支持（2019.4.1完成）
3. 旭日图sunburst
4. 动画效果

效果图

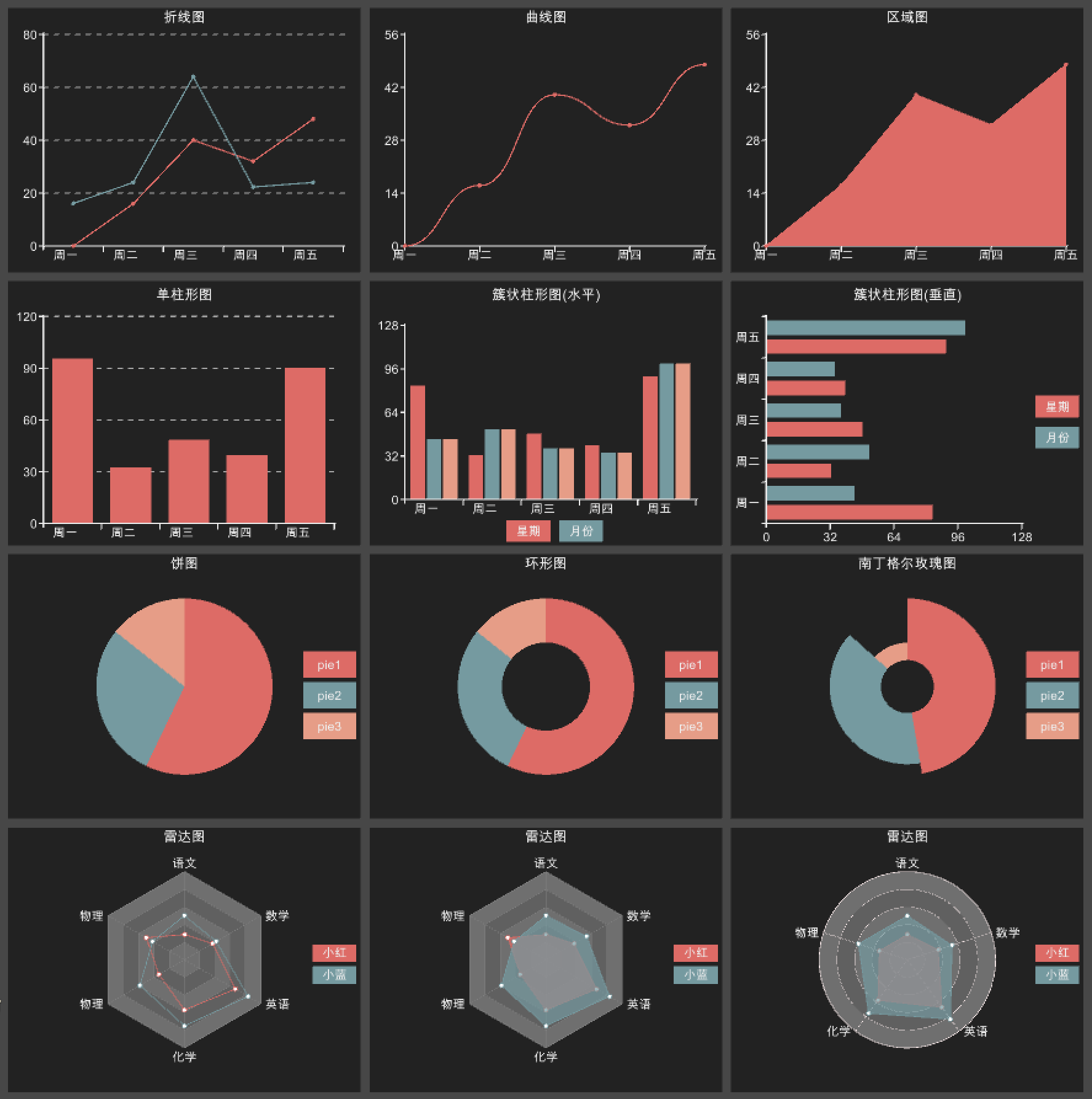

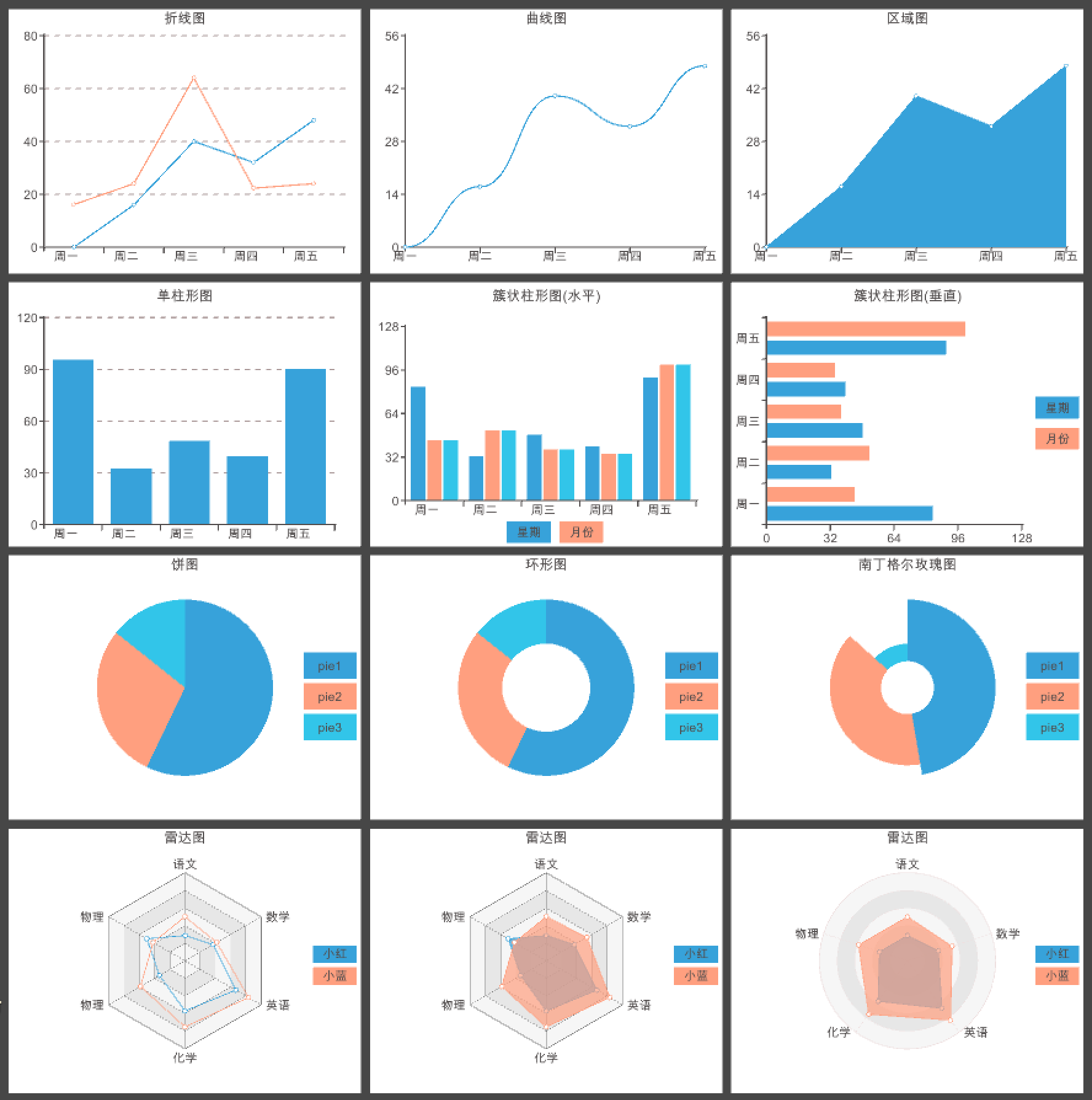

1.Default主题 2.Light主题 3.Dark主题 4.多数据支持

配置项手册

• Theme 主题
  • theme：主题，Default、Light、Dark三种可选主题
  • themeInfo：各主题对应的默认配置，也可自己调整
• Title 标题
  • show：是否显示标题，标题默认现象在顶部
  • text：标题内容
  • align：对齐方式，Left、Right、Center三种可选对齐方式
  • left：左偏移量
  • right：右偏移量
  • top：顶部偏移量
  • bottom：低部偏移量
• Legend 图例
  • show：是否显示图例
  • location：图例显示在的位置，可选Left、Right、Top、Bottom四个位置
  • itemWidth：图例标记的图形宽度
  • itemHeight：图例标记的图形高度
  • itemGap：图例每项之间的间隔。横向布局时为水平间隔，纵向布局时为纵向间隔。
  • left：左偏移量
  • right：右偏移量
  • top：顶部偏移量
  • bottom：低部偏移量
  • dataList：图例的字符串数据数组
• Coordinate 坐标系
  • show：是否显示坐标系
  • left：左偏移量
  • right：右偏移量
  • top：顶部偏移量
  • bottom：低部偏移量
  • tickness：坐标轴线的粗细
  • splitWidth：坐标刻度的长度
• XAxis X坐标轴
  • type：坐标轴类型。可选：
    • value 数值轴，适用于连续数据。
    • category 类目轴，适用于离散的类目数据，为该类型时必须通过 data 设置类目数据。
  • splitNumber：分割段数
  • maxSplitNumber：最大分割段数，当data的数据大于该值时，会删除第一个data数据再添加
  • showSplitLine：是否显示分割线
  • splitLineType：分割线线的类型，可选：
    • solid：实线
    • dashed：虚线
    • dotted：点
  • boundaryGap：坐标轴两边是否留白。默认为 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。
  • data：类目数据，在类目轴（type: 'category'）中有效。
• YAxis Y坐标轴，配置同XAxis
• SeriesList 系列列表数据，和图例对应
  • legendKey：对应的图例key
  • showDataNumber：显示数据个数，默认为0全部显示
  • dataList：float型数据数组
