XCharts

A powerful, easy-to-use, configurable charting and data visualization library for Unity.

一款基于UGUI的功能强大、易用、参数可配置的数据可视化图表报表Unity插件。支持折线图、柱状图、饼图、雷达图、散点图、热力图等常见图表。

XCharts问答
XChartsAPI手册
XCharts配置项手册
XCharts更新日志
教程：5分钟上手XCharts

特性

---

• 内置丰富示例和模板，参数可视化配置，效果实时预览，纯代码绘制。
• 支持折线图、柱状图、饼图、雷达图、散点图、热力图等常见图表。
• 支持直线图、曲线图、面积图、阶梯线图等折线图。
• 支持并列柱图、堆叠柱图、堆积百分比柱图、斑马柱图等柱状图。
• 支持环形图、玫瑰图等饼图。
• 支持折线图—柱状图、散点图-折线图等组合图。
• 支持实线、曲线、阶梯线、虚线、点线、点划线、双点划线等线条。
• 支持自定义主题，内置主题切换。
• 支持自定义图表内容绘制，提供绘制点、直线、曲线、三角形、四边形、圆形、环形、扇形、边框、箭头等绘图API。
• 支持PC端和手机端上的数据筛选、视图缩放、细节展示等交互操作。
• 支持万级大数据绘制。

截图

---

术语

---

XCharts的图表由组件和数据组成。不同的组件和数据可以组合成不同类型的图表。组件分为主组件和子组件，主组件包含子组件。

XCharts 支持的主组件：

• Theme 主题组件：可以配置图表各组件默认的颜色、字体等。
• Title 标题组件：包含主标题和副标题。
• Legend 图例组件：图例组件展现了不同系列的标记(symbol)，颜色和名字。可以通过点击图例控制哪些系列不显示。
• Grid 网格组件：直角坐标系内绘图网格。一个网格组件内最多可以放置上下两个 X 轴，左右两个 Y 轴。可以在网格上绘制折线图，柱状图，散点图。
• Axis 坐标轴组件：直角坐标系的坐标轴。支持上下两个 X 轴，左右两个 Y 轴。
• Series 系列组件：系列列表。一个图表可以包含多个不同的系列，每个系列通过 type 决定自己的图表类型。
• Tooltip 提示框组件：反馈当时鼠标所指示数据的更多细节。
• DataZoom 区域缩放组件：用于区域缩放，从而能自由关注细节的数据信息，或者概览数据整体，或者去除离群点的影响。
• VisualMap 视觉映射组件：可以对数据进行不同颜色的映射。
• Radar 雷达组件：雷达图坐标系组件，只适用于雷达图。
• Settings 全局设置组件：可以对一些全局的参数进行调整。一般情况下使用默认值即可，当有需要时可进行调整。

XCharts 支持的图表：

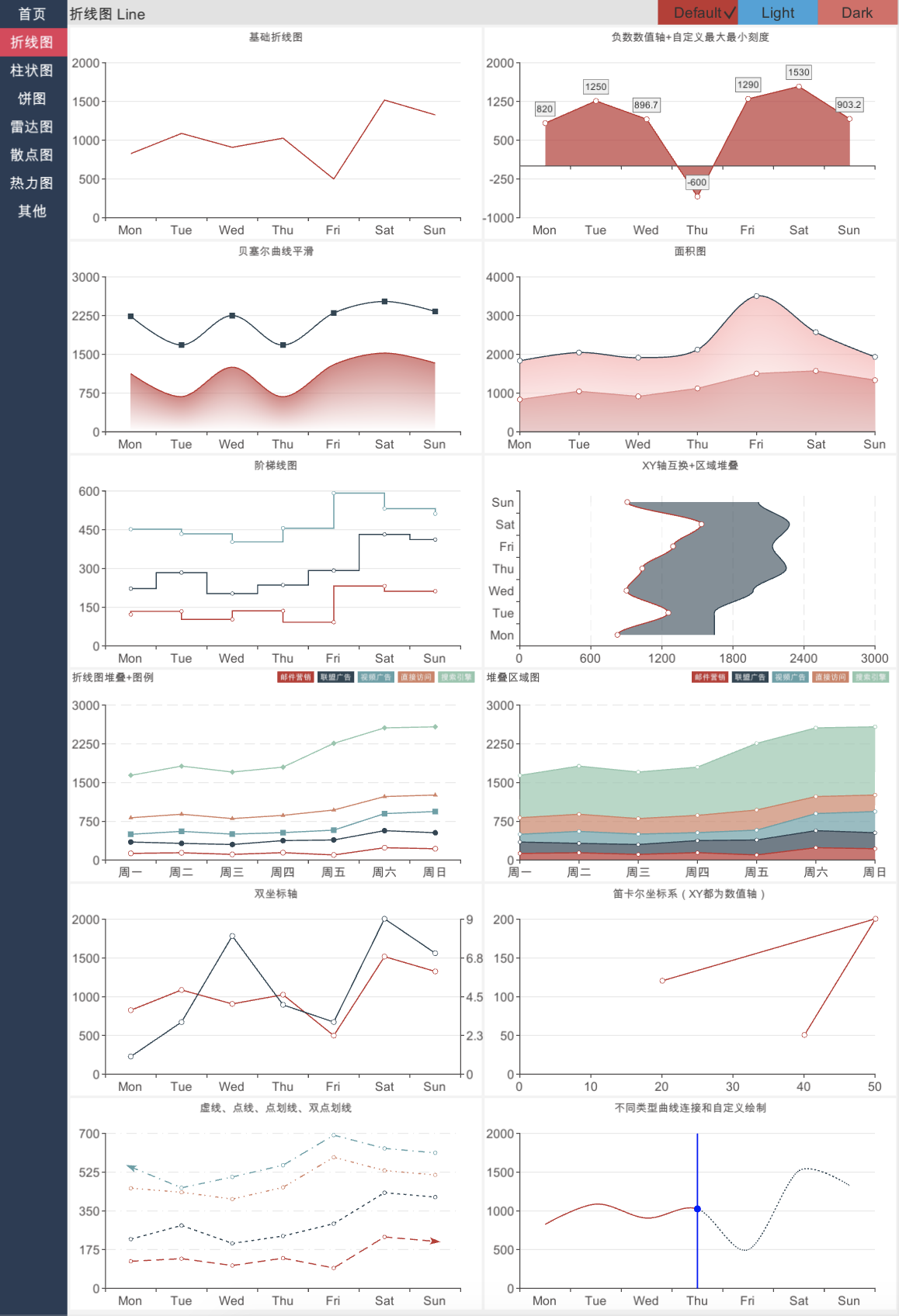

• LineChart 折线图：折线图是用折线将各个数据点标志连接起来的图表，用于展现数据的变化趋势。

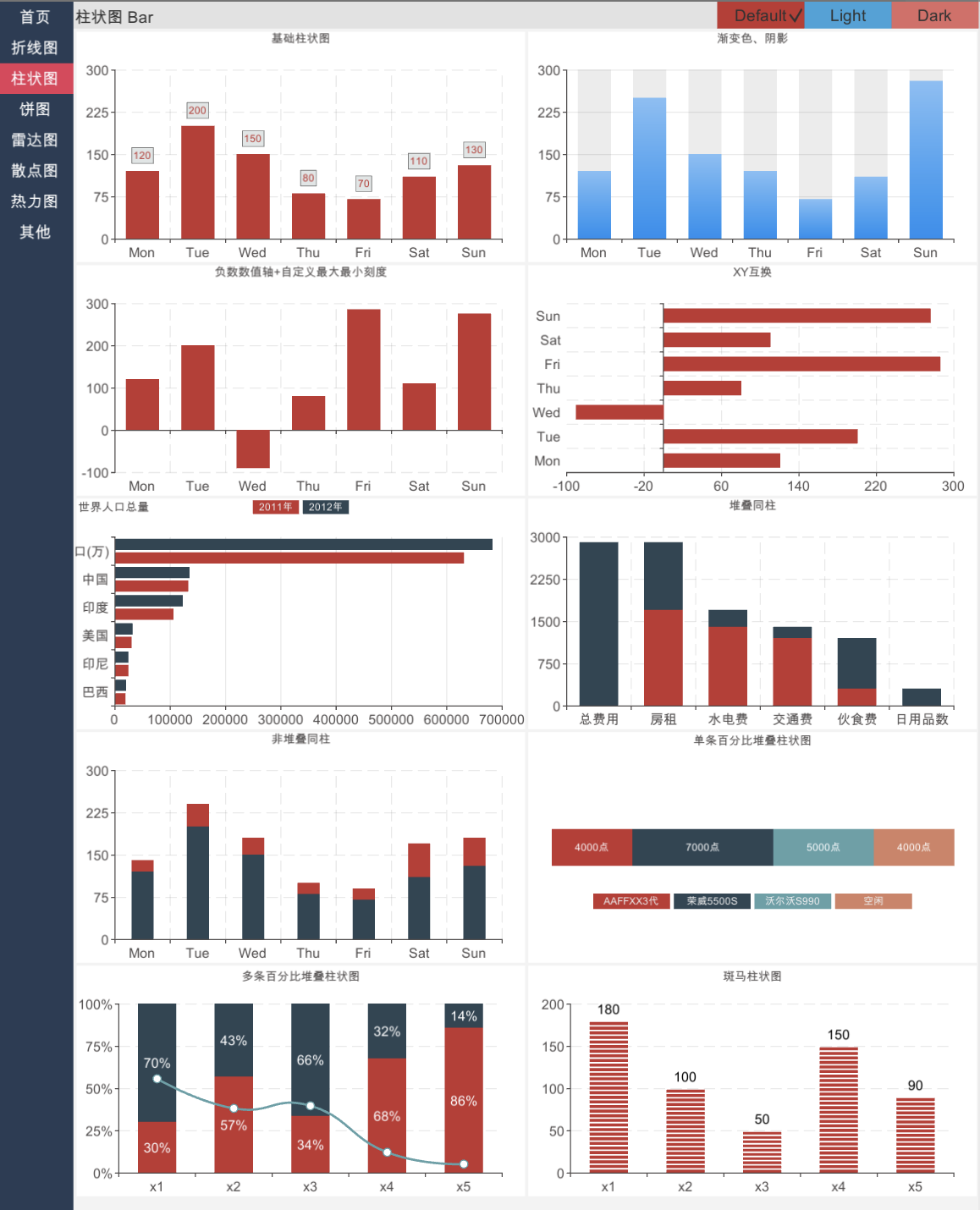

• BarChart 柱状图：柱状图 通过 柱形的高度/条形的宽度 来表现数据的大小，用于有至少一个类目轴或时间轴的直角坐标系上。

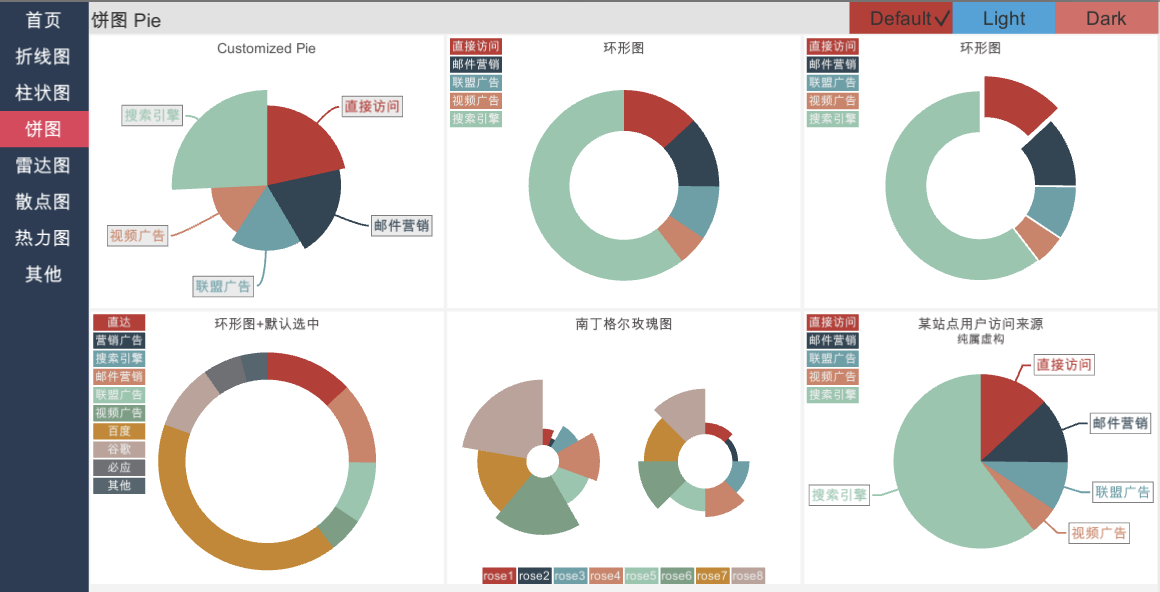

• PieChart 饼图：饼图主要用于表现不同类目的数据在总和中的占比。每个的弧度表示数据数量的比例。饼图更适合表现数据相对于总数的百分比等关系。如果只是表示不同类目数据间的大小，建议使用 柱状图。

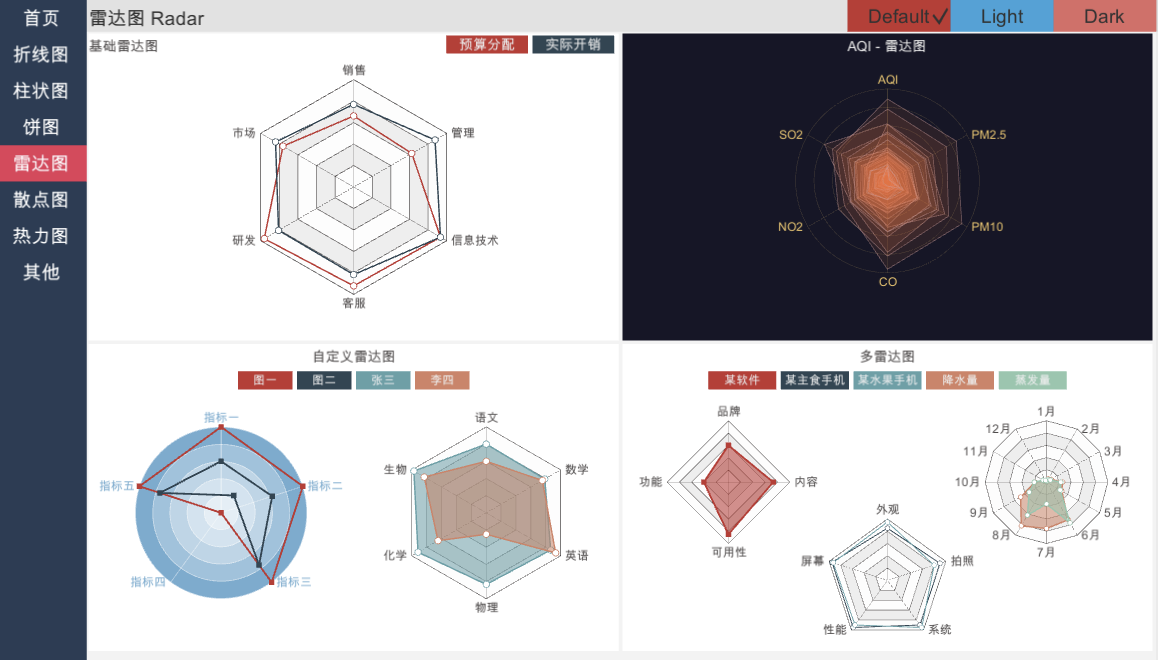

• RadarChart 雷达图：雷达图主要用于表现多变量的数据，例如球员的各个属性分析。依赖 radar 组件。

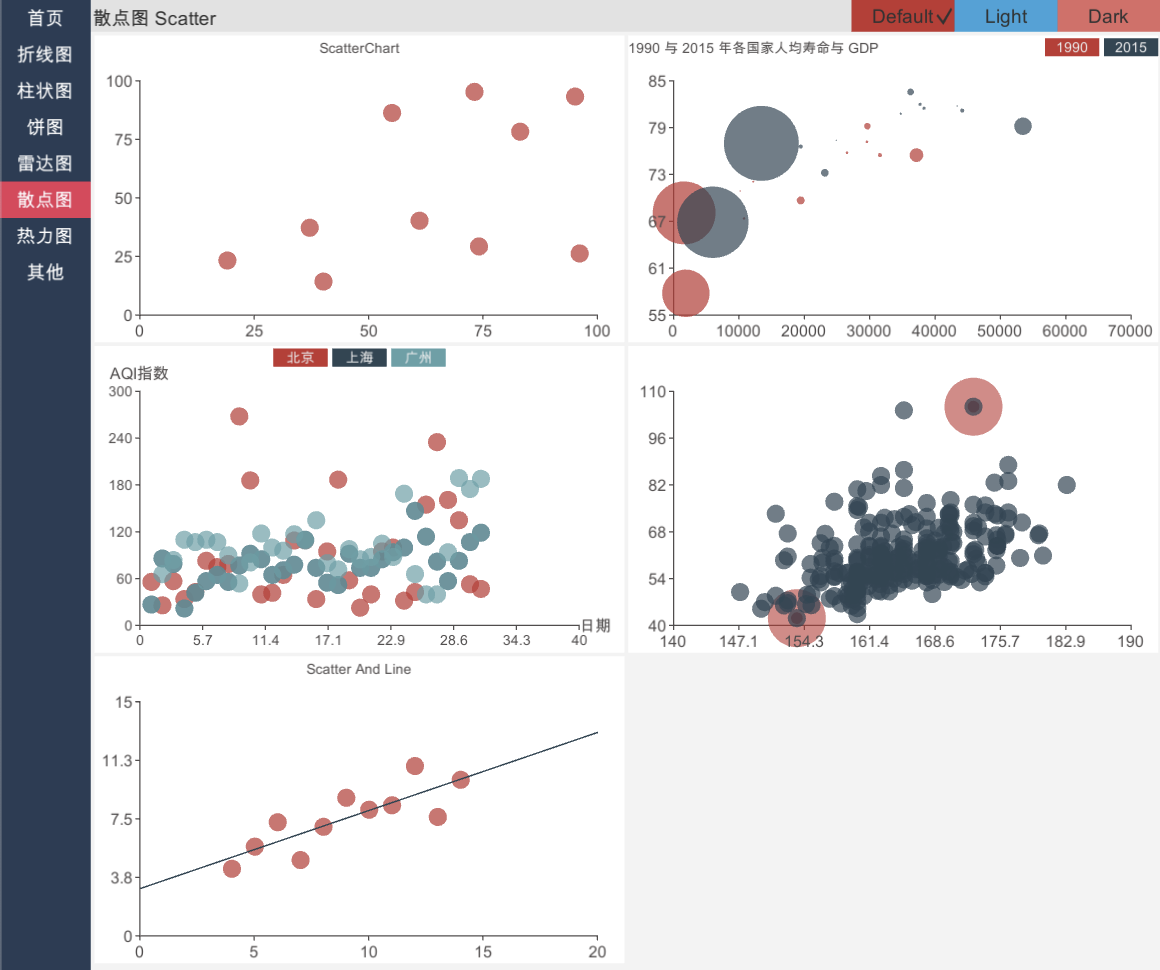

• ScatterChart 散点图：直角坐标系上的散点图可以用来展现数据的 x，y 之间的关系，如果数据项有多个维度，其它维度的值可以通过不同大小的 symbol 展现成气泡图，也可以用颜色来表现。

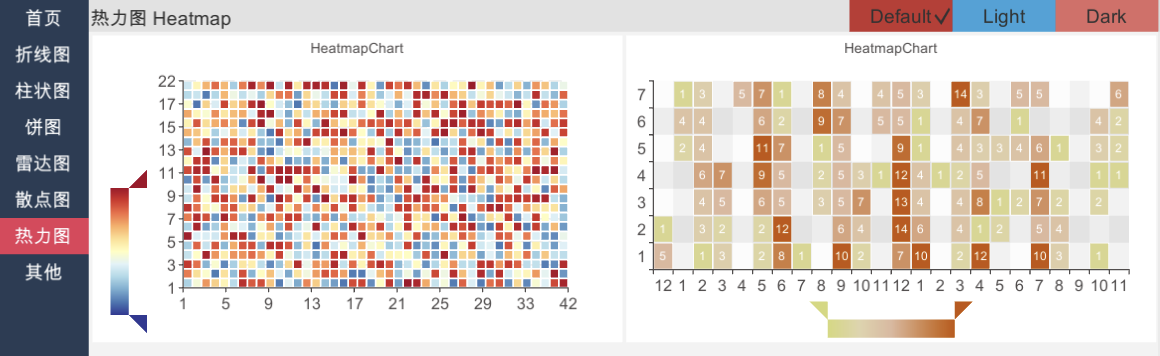

• HeatmapChart 热力图：热力图主要通过颜色去表现数值的大小，必须要配合 visualMap 组件使用。

以下是LineChart折线图和主组件、子组件的关系结构：

.
├── LineChart
.   ├── ThemeInfo
    ├── Title
    │   └── Location
    ├── Legend
    │   └── Location
    ├── Tooltip
    ├── DataZoom
    ├── VisualMap
    ├── Grid
    ├── Axis
    │   ├── AxisLine
    │   ├── AxisName
    │   ├── AxisLabel
    │   ├── AxisTick
    │   └── AxisSplitArea
    ├── Series
    │   ├── ItemStyle
    │   ├── AreaStyle
    │   ├── SerieSymbol
    │   ├── LineStyle
    │   ├── LineArrow
    │   ├── SerieLabel
    │   ├── Emphasis
    │   ├── Animation
    │   └── SerieData
    └── Settings

使用

---

• 本项目在Unity 2017.4.27f1和.Net 3.5下进行开发测试。理论上可运行任何支持UGUI的Unity版本。

• 通过源码或unitypackage包导入到你的项目中。

• 在Editor上快速创建一个图表：

  1. 在Canvas下通过Create Empty创建一个空gameObject，命名为 line_chart。
  2. 通过菜单栏 Component->XCharts->LineChart 或者 Inspector 视图的 Add Component 添加 LineChart 脚本。一个简单的折线图就出来了。
  3. Inspector 视图下可以调整各个组件的参数，Game 视图会实时反馈调整的效果。各个组件的详细参数说明可查阅XCharts配置项手册。

• 更多的代码动态控制的例子请参考教程：5分钟上手XCharts 。

文档

---

• 常见问题看这里☞ XCharts问答
• 接口文档看这里☞ XChartsAPI手册
• 参数配置看这里☞ XCharts配置项手册
• 更新日志看这里☞ XCharts更新日志
• 新手教程看这里☞ 教程：5分钟上手XCharts

结构

---

.
├── Demo                                        // Demo
│   ├── Editor
│   │   ├── ChartModuleDrawer.cs
│   │   └── DemoEditor.cs
│   ├── Runtime
│   │   ├── Demo_Dynamic.cs
│   │   ├── Demo_LargeData.cs
│   │   ├── Demo_PieChart.cs
│   │   ├── Demo_Test.cs
│   │   ├── Demo.cs
│   │   ├── Demo00_CheatSheet.cs
│   │   ├── Demo10_LineChart.cs
│   │   ├── Demo11_AddSinCurve.cs
│   │   ├── Demo12_CustomDrawing.cs
│   │   ├── Demo13_LineSimple.cs
│   │   ├── Demo20_BarChart.cs
│   │   ├── Demo30_PieChart.cs
│   │   ├── Demo50_Scatter.cs
│   │   ├── Demo60_Heatmap.cs
│   └── demo-xchart.unity
├── Scripts                                     // 源码
.   ├── Editor                                  // Editor相关代码
    │   ├── PropertyDrawers                     // 组件Drawer
    │   │   ├── AnimationDrawer.cs
    │   │   ├── AreaStyleDrawer.cs
    │   │   ├── AxisDrawer.cs
    │   │   ├── AxisLabelDrawer.cs
    │   │   ├── AxisLineDrawer.cs
    │   │   ├── AxisNameDrawer.cs
    │   │   ├── AxisSplitAreaDrawer.cs
    │   │   ├── AxisTickDrawer.cs
    │   │   ├── DataZoomDrawer.cs
    │   │   ├── EmphasisDrawer.cs
    │   │   ├── GridDrawer.cs
    │   │   ├── ItemStyleDrawer.cs
    │   │   ├── LegendDrawer.cs
    │   │   ├── LineArrowDrawer.cs
    │   │   ├── LineStyleDrawer.cs
    │   │   ├── LocationDrawer.cs
    │   │   ├── RadarDrawer.cs
    │   │   ├── RadarIndicatorDrawer.cs
    │   │   ├── SerieDrawer.cs
    │   │   ├── SerieLabelDrawer.cs
    │   │   ├── SeriesDrawer.cs
    │   │   ├── SerieSymbolDrawer.cs
    │   │   ├── SettingsDrawer.cs
    │   │   ├── ThemeInfoDrawer.cs
    │   │   ├── TitleDrawer.cs
    │   │   ├── TooltipDrawer.cs
    │   │   ├── VisualMapDrawer.cs
    │   │   ├── XAxisDrawer.cs
    │   │   └── YAxisDrawer.cs
    │   ├── Ultility                            // Editor相关工具类
    │   │   └── ChartEditorHelper.cs
    │   ├── BarChartEditor.cs
    │   ├── BaseChartEditor.cs
    │   ├── CoordinateChartEditor.cs
    │   ├── HeatmapChartEditor.cs
    │   ├── LineChartEditor.cs
    │   ├── PieChartEditor.cs
    │   ├── RadarChartEditor.cs
    │   └── ScatterChartEditor.cs
    └── Runtime                                 // 核心代码
        ├── API                                 // Chart API
        │   ├── BaseChart_API.cs
        │   └── CoordinateChart_API.cs
        ├── Component                           // Chart的主组件和子组件
        │   ├── Main
        │   │   ├── Axis.cs
        │   │   ├── DataZoom.cs
        │   │   ├── Grid.cs
        │   │   ├── Legend.cs
        │   │   ├── Radar.cs
        │   │   ├── Serie.cs
        │   │   ├── Series.cs
        │   │   ├── Settings.cs
        │   │   ├── Theme.cs
        │   │   ├── Title.cs
        │   │   ├── Tooltip.cs
        │   │   └── VisualMap.cs
        │   ├── Sub
        │   │   ├── Animation.cs
        │   │   ├── AreaStyle.cs
        │   │   ├── AxisLabel.cs
        │   │   ├── AxisLine.cs
        │   │   ├── AxisName.cs
        │   │   ├── AxisSplitName.cs
        │   │   ├── AxisTick.cs
        │   │   ├── Emphasis.cs
        │   │   ├── ItemStyle.cs
        │   │   ├── LineArrow.cs
        │   │   ├── LineStyle.cs
        │   │   ├── Location.cs
        │   │   ├── SerieData.cs
        │   │   ├── SerieLabel.cs
        │   │   └── SerieSymbol.cs
        │   ├── ChartComponent.cs
        │   ├── MainComponent.cs
        │   └── SubComponent.cs
        ├── Helper
        ├── Interface
        │   ├── IJsonData.cs
        │   └── IPropertyChanged.cs
        ├── Internal
        │   ├── AxisPool.cs
        │   ├── BaseChart.cs
        │   ├── CoordinateChart_DrawBar.cs
        │   ├── CoordinateChart_DrawHeatmap.cs
        │   ├── CoordinateChart_DrawLine.cs
        │   ├── CoordinateChart_DrawScatter.cs
        │   ├── CoordinateChart.cs
        │   ├── JsonDataSupport.cs
        │   ├── ListPool.cs
        │   └── ObjectPool.cs
        ├── Template
        ├── Utility
        │   ├── ChartCached.cs
        │   ├── ChartDrawer.cs
        │   └── ChartHelper.cs
        ├── BarChart.cs
        ├── HeatmapChart.cs
        ├── LineChart.cs
        ├── PieChart.cs
        ├── RadarChart.cs
        └── ScatterChart.cs


? directories, ? files

更新日志

---

更新日志

Licenses

---

MIT License

Copyright (c) 2018 monitor1394
