教程：5分钟上手 XCharts 2.0
返回首页
XCharts问答
XChartsAPI接口
XCharts配置项手册
获取和引入 XCharts
你可以通过以下几种方式获取 XCharts。
如果你只是想运行 Demo 查看效果，可以在 Github上的 Code下载整个项目或去 release下载稳定版本，将源码工程解压后用unity打开即可。如果访问Github不稳定的话，可以从国内镜像下载。
如果你要将 XCharts 加入你的项目中，可以在Github上下载最新的 release稳定版本，这里一般会包含XCharts和XChartsDemo两个unitypackage，将 XCharts 通过 Unity 导入到你的项目中，XChartsDemo 是示例Demo，可视情况导入。或下载 Source Code 解压后将内部的 XCharts 文件夹拷贝到你项目的 Assets 目录下。
如果你是Unity 2018.3及以上版本，可通过Package Manager来安装XCharts包，通过此方式导入的包只包含XCharts核心部分，不包含XChartsDemo示例Demo部分。具体操作步骤如下：
- 打开
Packages目录下的manifest.json文件，在dependencies下加入：
"com.monitor1394.xcharts": "https://github.com/monitor1394/unity-ugui-XCharts.git#2.0-upm",
- 回到
Unity，可能会花3到5分钟进行下载和编译，成功后就可以开始使用XCharts了。 - 如果要删除
XCharts，删除掉1步骤所加的内容即可。 - 如果要更新
XCharts，删除manifest.json文件的lock下的com.monitor1394.xcharts相关内容即会重新下载编译。在Component -> XCharts -> Check For Update可以检测是否有新版本可更新。
添加一个简单图表
在Hierarchy试图下右键或菜单栏GameObject下拉：XCharts->LineChart：
即可快速创建一个简单的折线图出来：
在 Inspector 视图下可以调整各个组件的参数，Game 视图会实时反馈调整的效果。各个组件的详细参数说明可查阅XCharts配置项手册。
如何快速调整参数
-
首先要理解：
XCharts是配置参数驱动。想要什么效果，你只需要去调整对应组件下的配置参数就可以，不需要去改Hierarchy试图下的节点，因为那些节点是由XCharts内部根据配置参数生成的。你改了也会变还原。 -
快速定位你想要改的效果对应的组件。这就需要对组件有一定的了解。比如我们想要让X轴的轴线末端显示箭头，第一步X轴定位到
XAxis0，第二步轴线定位到AxisLine，然后我们再去看AxisLine有没有这样的参数可以实现这个效果。 -
XCharts提供从全局Theme、系列Serie、单个数据项SerieData全方位的参数配置。优先级从大到小为：SerieData->Serie->Theme。以ItemStyle的颜色例，如果SerieData的ItemStyle配置有颜色值，则优先用这个颜色值。判断是否配置有颜色值就是Color.clear（颜色的RGBA都是0）。 -

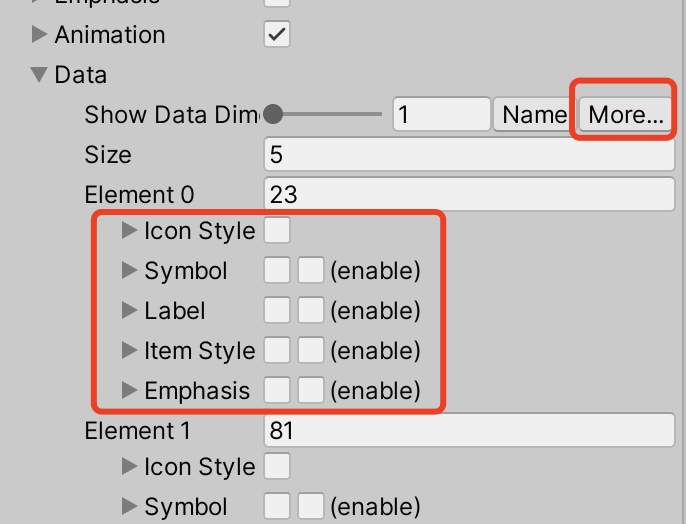

Serie的Data点More按钮后可以单独设置数据项的更多设置，如柱形图的每个柱条单独设置颜色等。
用代码添加折线图
给gameObject挂上LineChart脚本，需要调用SetSize()接口设置图表尺寸，或者直接操作chart.rectTransfrom：
var chart = gameObject.GetComponent<LineChart>();
if (chart == null)
{
chart = gameObject.AddComponent<LineChart>();
chart.SetSize(580, 300);//代码动态添加图表需要设置尺寸，或直接操作chart.rectTransform
}
设置标题：
chart.title.show = true;
chart.title.text = "Line Simple";
设置提示框和图例是否显示：
chart.tooltip.show = true;
chart.legend.show = false;
设置是否使用双坐标轴和坐标轴类型：
chart.xAxes[0].show = true;
chart.xAxes[1].show = false;
chart.yAxes[0].show = true;
chart.yAxes[1].show = false;
chart.xAxes[0].type = Axis.AxisType.Category;
chart.yAxes[0].type = Axis.AxisType.Value;
设置坐标轴分割线：
chart.xAxes[0].splitNumber = 10;
chart.xAxes[0].boundaryGap = true;
清空数据，添加Line类型的Serie用于接收数据：
chart.RemoveData();
chart.AddSerie(SerieType.Line);
添加10个数据：
for (int i = 0; i < 10; i++)
{
chart.AddXAxisData("x" + i);
chart.AddData(0, Random.Range(10, 20));
}
这样一个简单的折线图就出来了：
如果一个Chart里面有多个系列时，则Axis的data只需要加一次，不要多个循环加重复了。记住：Axis的数据个数要和Serie的数据个数一致。
完整代码请查阅Examples：Example13_LineSimple.cs
你还可以用代码控制更多的参数，Examples下还有更多的其他例子，凡是Inspector上看到的可配置的参数，都可以通过代码来设置。XCharts配置项手册里面的所有参数都是可以通过代码控制的。
另外，除非定制，建议调用XChartsAPI接口 里面的接口，这些接口内部会做一些关联处理，比如刷新图表等。如果自己调用了内部组件的接口，需要自己处理刷新等其他问题。
使用TextMeshPro

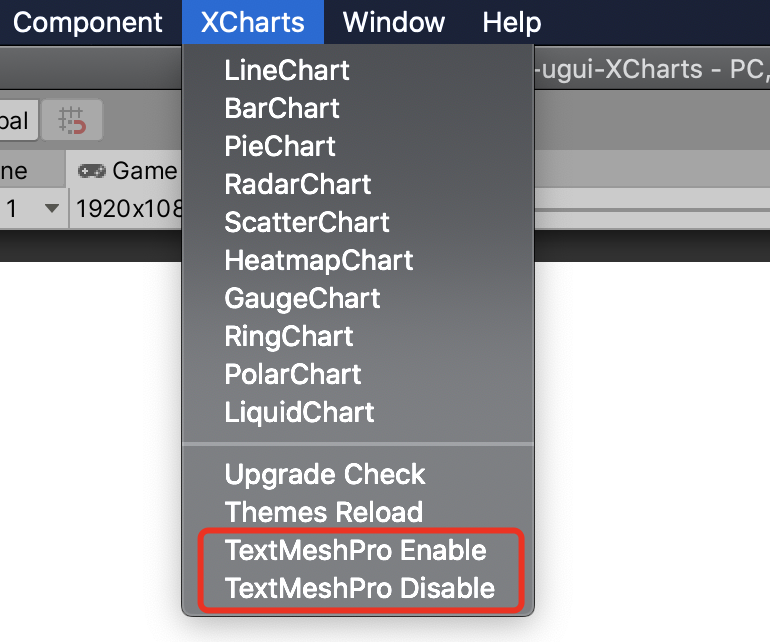

XCharts支持TextMeshPro，但默认是不开启的，需要自己手动切换。可通过一下两种方式开启和关闭：

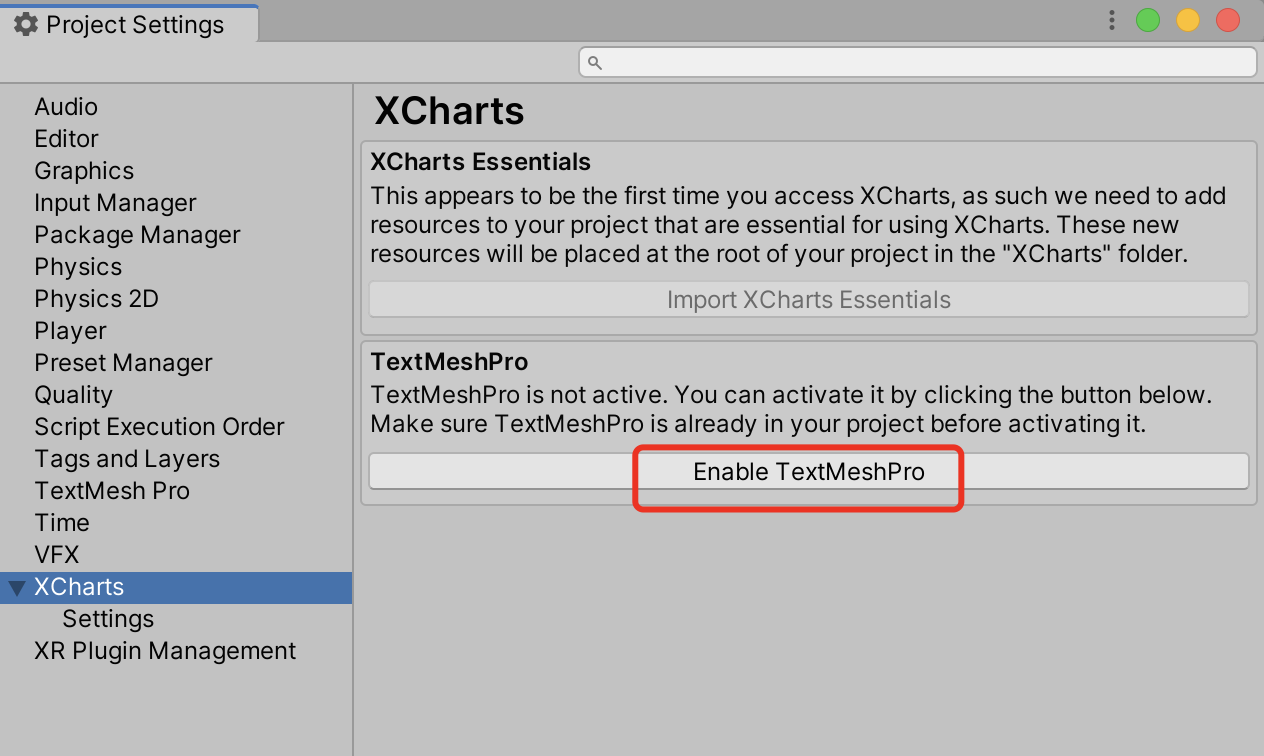

开启后需要设置好TextMeshPro要用的全局字体，也可以在主题Theme里单独设置：
建议在项目初就规划好是否使用TextMeshPro，在有很多图表的情况下再切换，可能导致某些图表无法正常初始化，这时可能需要每个图表单独的使用Remove All Chart Object来清理让图表重新初始化。
用代码改图表参数
Inspector上看到的所有参数都可以用代码来修改，关键是要定位好你要改的参数是在组件上、还是serie上、还是在具体的数据项上改。
- 改组件上的参数：
chart.title.text = "LineChart - 折线图";
chart.title.subText = "普通折线图";
chart.yAxis0.minMaxType = Axis.AxisMinMaxType.Custom;
chart.yAxis0.min = 0;
chart.yAxis0.max = 100;
- 改Serie的参数：
var serie = chart.AddSerie(SerieType.Gauge, "速度");
serie.min = 0;
serie.max = 220;
serie.startAngle = -125;
serie.endAngle = 125;
serie.center[0] = 0.5f;
serie.center[1] = 0.5f;
serie.radius[0] = 80;
serie.splitNumber = 5;
serie.animation.dataChangeEnable = true;
serie.roundCap = true;
- 改数据项上的参数：
var serieData = chart.AddData(0, Random.Range(10, 20));
serieData.enableItemStyle = true;
serieData.itemStyle.color = Color.blue;
}
